浅谈盘式干燥机的结构设计是怎样的



  盘式干燥机是一种新式传导式单调设备,具有工作、密闭操作、蒸发强度大、湿度梯度散布合理、动力耗费低、占空中积小等长处。同时,盘式干燥机配备简略,不需配备喷雾单调所必需配备的旋风除尘器,不运用热风作为加热介质,因而,不会发作因热风和粉尘别离欠好随尾气夹藏构成的产品丢失。

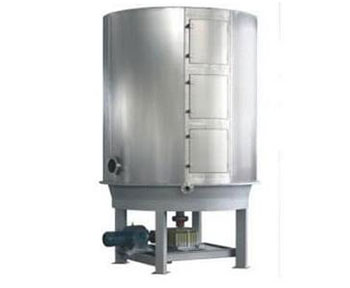

  盘式干燥机由单调盘、耙臂、装在耙臂上的若干耙叶、碾磙、主轴、传动设备、外壳等组成,中空的单调盘内通入加热介质。单调盘分为大盘和小盘两种,在干燥机内程度层式布置,单调盘静止不动,物料在大盘上在耙叶推进下由外向里运动,由大盘的里缘落入小盘的里缘,物料在小盘上由里向外运动,由小盘的外缘落入大盘,物料在单调盘面上由耙叶保送、翻动,在运动过程中被单调盘加热,间断传热传质结束单调工作,根据被单调物料的产量、性质、初始及含水量,必定单调盘层数(单调面积)。盘式单调器立式工作,湿物料由顶部的加料口参与,通过每层单调盘后由单调器的底部排出,整个单调过程密闭操作,从物猜中释放出的水蒸汽由干燥机顶部的排气管直接排入大气,该尾气首要成份是水蒸汽,不存在被单调产品的夹藏。

  新式盘式干燥机是在其基础上改进的新产品,其结构愈加合理,适应性更广,毛病减少,维修愈加便利。

  盘式干燥机的构造规划

  1.首要关于耐磨损物料,单调盘选用上盘面加厚,耙叶选用耐磨损原料。

  2.关于物料流量较大的物料,思索选用加装防翻设备,放置耙叶翻转过来。

  3.关于流量大的物料,选用加装收料板设备,避免掉料。

  4.关于有纤细粘盘的物料,选用特别办法耙叶,在前几层,直到消弭粘盘的性质后再改为普通耙叶。

  5.关于检修频率比拟高的场所,能够思索四开门规划。

  6.立式盘沿规划用于某些特别工况。

  7.多层单调盘选用温度阶梯规划思绪,用于控制不同单调盘的温度。

  8.单调盘不凝气体排放设备的规划。

  9.某些物料能够适用于特别耙叶,运用产量与效果大大进步,首要思绪为消弭单调盘的料环发作。

  10.走流体的单调盘要加装折流设备,假设不交装折流设备,走热水或者是导热油的话,简略发作部分不热,热量不均匀的现象。
